| Tips & Tricks Falls es mit der automatischen RGB-Umschaltung am TV nicht klappt, einen Widerstand von 470 Ohm von 12V nach Pin 16 CON1 legen (auch Scart 16). Damit führt diese Leitung ca. 2 V. Die SCART-Norm schreibt 1..3 V vor. Mit der SCART Erweiterungsplatine ist die direkt via Jumper möglich. RGB Übersteuerung beheben
Manche TV's, meistens die neueren mit digitaler Signalverarbeitung haben Probleme mit den RGB Pegeln und zeigen ein übersteuertes Bild. Dieses Problem liegt nicht am AVBoard, Kabel-Dirketverbindungen haben das gleiche Problem. Man kann die Übersteuerung aber durch Änderung von R18, R26, R34, R42 auf 120-150 Ohm beheben. Dies bezieht sich auf die fertig bestückt gelieferte Variante. Ab der Lieferung im Dezember 2004 und für alle weiteren Auflagen ist diese Änderung fester Bestandteil des AVBoards, es sind keine Nacharbeiten nötig.
Einfacher Test des IR Empfängers
Am TSOP kann man zum einen die Versorgung kontrollieren (Pin2). Das Ausgangssignal ist wenn keine Daten gesendet werden high, d.h. wenn keine FB aktiv ist sollte man mit dem Multimeter direkt am TSOP (der einzeln abgesetzte Pin) die Betriebsspannung messen (5V) wenn der TSOP Daten sendet, reduziert sich im der Mittelwert der Ausgangsspannung, das ist das was ein Multimeter anzeigt wenn es eine Rechteckspannung im DC Modus misst. Also sollte die gemessene Spannung bei Empfang von Codes runtergehen. Nachrüstung eines elektrischen SPDIF Ausgangs
Die Bauteile für einen elektrischen SPDIF Ausgang sind bis auf die Anschlussbuchse bereits auf dem AVBoard vorhanden. Es muss lediglich der Transmitterbaustein TOTX 173 gegen eine Chinch Buchse getauscht werden. |
|
|

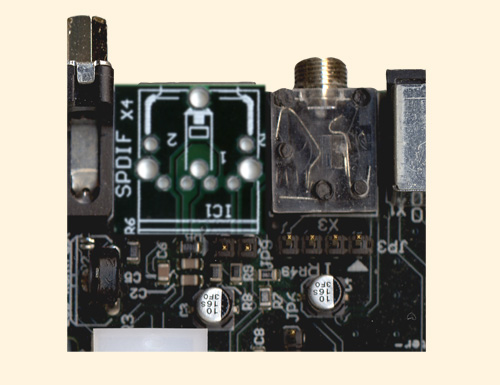

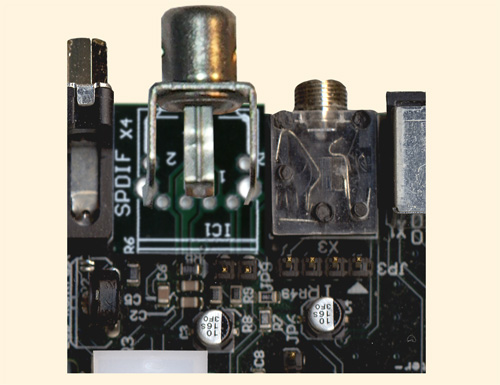

| | AVBoard mit optischem Ausgang | TOTX 173 ausgelötet | Chinch Buchse eingelötet | |
